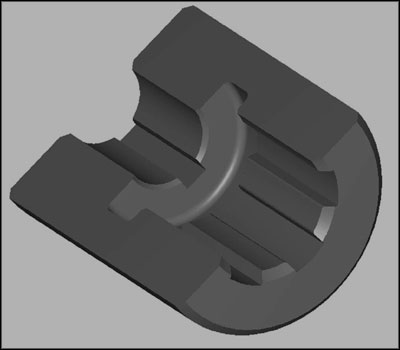

La figura mostra un pezzo speciale nel quale sono state ricavate 6 cave per presa di forza cardanica, realizzate con il REV BROACHING TOOL. La geometria particolare ha richiesto la profilatura di un inserto dedicato, progettato su misura per questa applicazione.
Per garantire una finitura priva di bave, è stato applicato uno smusso di 0,2×45° nel punto di intersezione tra il foro e ciascuna sede: un accorgimento che consente di ottenere un pezzo finito pronto all'uso, senza operazioni di sbavatura aggiuntive.
La brocciatura risulta perfettamente centrata rispetto all'asse del pezzo e, essendo eseguita direttamente sul tornio CNC, ha consentito una riduzione drastica dei tempi di produzione rispetto alle soluzioni tradizionali.
Programmi CNC personalizzati
Anche per questa applicazione, la nostra azienda fornisce programmi specifici compatibili con tutti i principali controlli numerici attualmente in commercio, pronti per essere integrati nel ciclo di lavoro esistente.
ESEMPIO DI PROGRAMMAZIONE:
Evidenziato in colore rosso solo i valori da modificare
O1000(RICHIAMO MACRO O1000)
#1=0 (0=LAVORAZIONE INT 1=LAVORAZIONE EST)
#2=0707 (NUMERO UTENSILE- ATTENZIONE:NON INSERIRE T PRIMA DI 0707)
#3=15.0 (DISTANZA INIZIO LAVORO ASSE Z)
#4=0.2 (DISTANZA INIZIO LAVORO ASSE X)
#5=25 (DIAMETRO DEL FORO O ALBERO)
#6=8 (LARGHEZZA INSERTO)
#7=3.3 (PROFONDITA' LAVORAZIONE SUL RAGGIO ASSE X)
#8=30 (LUNGHEZZA LAVORAZIONE ASSE Z)
#9=6000 (VELOCITA' DI TAGLIO IN MILLIMETRI AL MINUTO)
#10=0,05 (INCREMENTO DI PASSATA)
#11=0 (ERRORE CONICITA' AMMESSO MAX 0.25 SU RAGGIO)
#12=90 (ANGOLO DI USCITA 90°/45°)
#13=2 (NUMERO FINITURE A ZERO)
#14=6 (NUMERO LAVORAZIONI)
#15=0 (ANGOLO C PRIMA LAVORAZIONE)
#16=60 (ANGOLO FRA LE LAVORAZIONI)
#17=0 (CODICE G RITORNO 0= RAPIDO/ 1=LAVORO)
#18=6000 (AVANZAMENTO RITORNO ASSE Z ATTIVO SOLO SE #17 =1)
#19=0 (ANGOLO DI LAVORO 0=CILINDRICO/CON VALORE=CONICO)
#20=0 (ANGOLO ELICA +- INTERPOLATO CON ASSE C)
#21=0 (DIAMETRO PRIMITIVO DELLA DENTATURA SPIRAL)
#22=35 (CODICE M ATTIVAZIONE ASSE C)
#23=34 (CODICE M DISATTIVAZIONE ASSE C)
#24=90 (CODICE M SBLOCCO FRENO C)
#25=89 (CODICE M BLOCCO FRENO C)
#26=8 (REFRIGERANTE 8=ON 0=OFF)
#27=1 (FRENO 0=NO 1=SI)
M98P8000 (RICHIAMO MACRO)
(M99=RITORNO PROGRAMMA PRINCIPALE)
OPPURE (M30=FINE PROGRAMMA)
