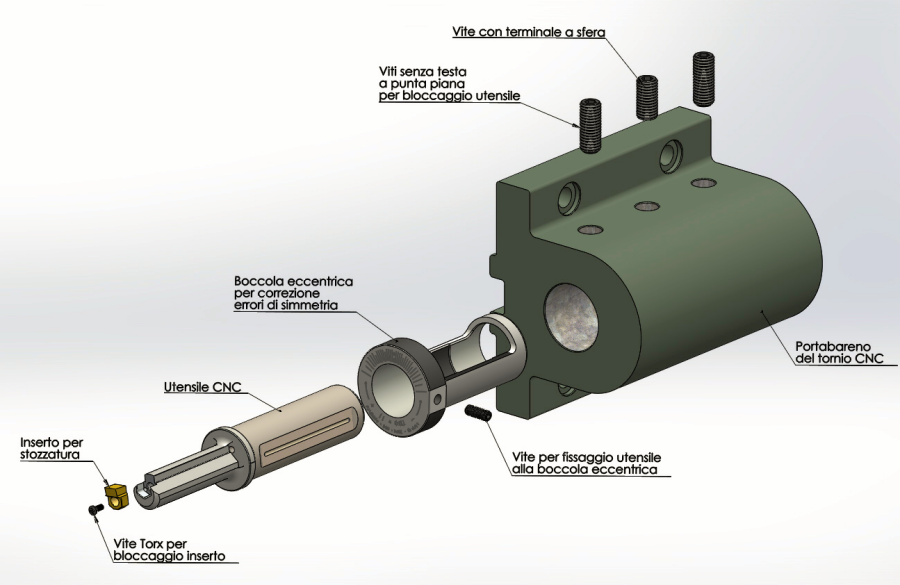

1. Montaggio dell'inserto sull'utensile
Inserire l'inserto nella sede dell'utensile e serrarlo saldamente utilizzando la vite Torx con il cacciavite in dotazione.
2. Posizionamento dell'utensile sulla boccola eccentrica
Inserire l'utensile all'interno della boccola eccentrica, allineando la tacca bianca incisa sul collare dell'utensile con il riferimento "0" presente sulla parte frontale della boccola. Una volta allineato, serrare la vite di fissaggio posizionata radialmente sul collare per solidarizzare l'utensile alla boccola.

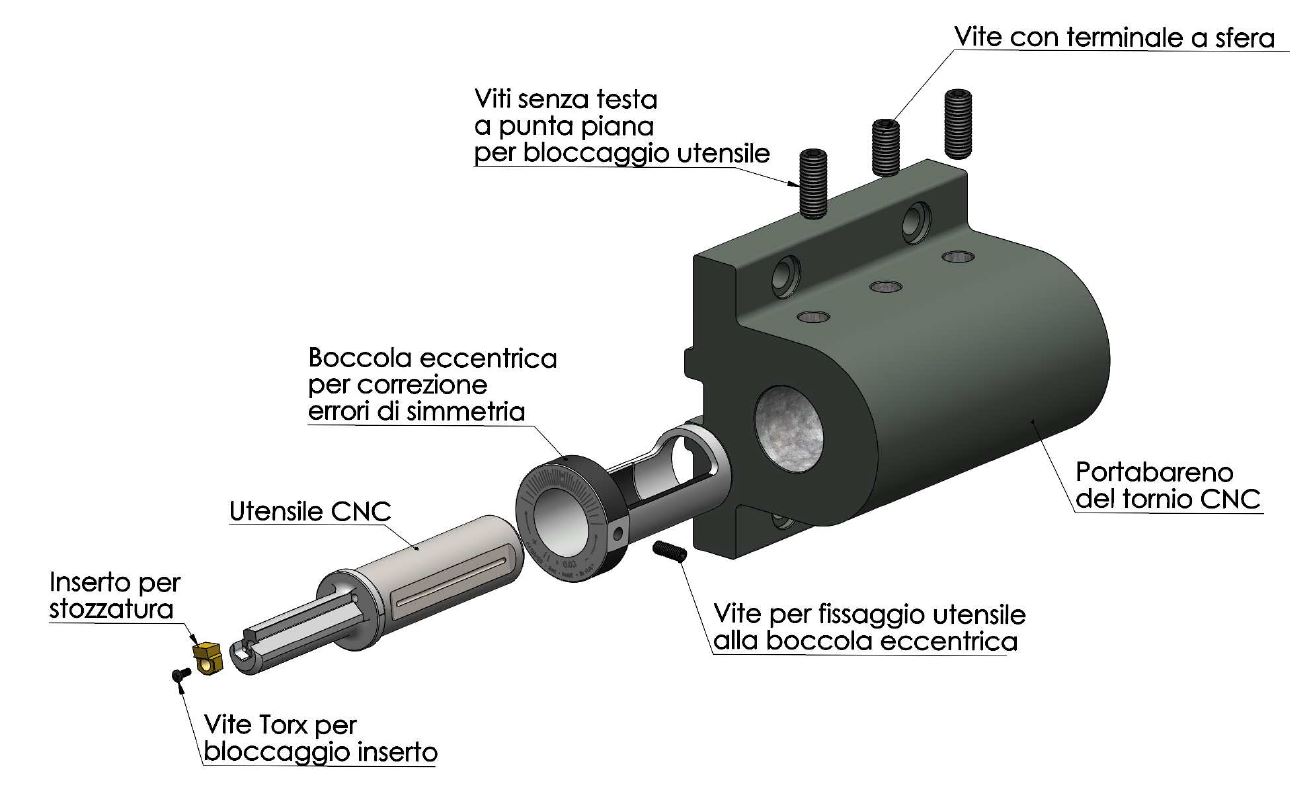

3. Installazione del gruppo boccola-utensile sul porta bareno
Inserire il gruppo boccola-utensile nel porta bareno del tornio. Avvitare la vite con terminale a sfera nell'incavo di centraggio sul gambo di presa dell'utensile — senza bloccarla completamente — in modo da consentire i successivi aggiustamenti. Completare l'installazione avvitando le due viti senza testa a punta piana.
Suggerimenti utili per l'utilizzo su tornio
Per ottenere un'agevole rotazione della boccola eccentrica REV durante la fase di correzione degli errori simmetrici, raccomandiamo all'operatore di oliare la boccola quando effettua il montaggio dell'utensile.
Correzione degli errori di simmetria
Qualora si riscontri un errore di simmetria sul pezzo lavorato, seguire questa sequenza operativa per la correzione:
- Allentare le viti
- Ruotare la boccola eccentrica per effettuare la correzione
- Fissare la posizione riavvitando tutte le viti
⚠️ Rispettare scrupolosamente l'ordine di allentamento e serraggio per garantire un corretto posizionamento dell'utensile.
Per migliorare la stabilità e la precisione di posizionamento dell'utensile, si consiglia — ove possibile — di allargare uno dei fori filettati del portabareno per alloggiare una vite senza testa a punta piana di dimensioni maggiori.
Una superficie di appoggio più ampia garantisce un posizionamento ottimale dell'utensile. Si raccomanda l'utilizzo di una vite da 16 mm o di dimensione superiore.
Prima del montaggio, controllare che tutte le viti destinate al fissaggio dell'utensile presentino la superficie di contatto perfettamente piana, integra e non deformata. In caso di usura o danneggiamento, procedere alla sostituzione immediata con viti nuove.
La vite con terminale a sfera svolge una funzione specifica: non blocca l'utensile, ma lo mantiene in posizione durante la rotazione della boccola eccentrica.
Procedura di montaggio corretta:
- Avvitare la vite con terminale a sfera fino in fondo, senza forzare
- Svitarla di due giri completi, così da mantenere la molla in carica sull'utensile.
