La boccola eccentrica brevettata: il cuore del sistema REV

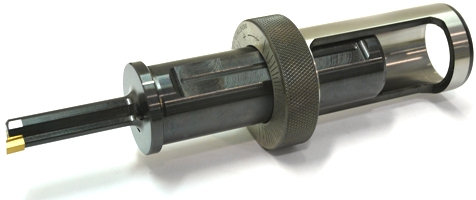

Il fulcro del sistema REV per torni CNC è la boccola eccentrica, brevettata con nr. brevetto 1.394.481. Questo dispositivo consente a tutti i torni privi di asse Y di eseguire lavorazioni di brocciatura e stozzatura perfettamente in asse rispetto al pezzo.
Realizzata in acciaio per utensili, temprato e rettificato, la boccola è disponibile in diverse misure, per garantirne la compatibilità con tutte le tipologie di macchine presenti sul mercato.
La lavorazione di stozzatura è una lavorazione che richiede sempre il perfetto centraggio rispetto al pezzo, con un margine di errore di pochi centesimi di millimetro. Tuttavia, per via degli accoppiamenti meccanici e/o disallineamenti della torretta rispetto al centro mandrino, è frequente che si verifichi un errore di simmetria tra l'utensile montato e il centro del pezzo.
La boccola eccentrica REV risolve questo problema consentendo uno spostamento centesimale dell'utensile, tramite un semplice movimento di rotazione, fino a un massimo di 0,5 mm in Y+ e 0,5 mm in Y-: un campo di regolazione ampiamente sufficiente a eliminare qualsiasi errore di simmetria.
Sulla parte frontale della boccola è incisa una scala graduata, dove ogni tacca corrisponde a uno spostamento di 0,03 mm: dopo la lavorazione del primo pezzo, in caso di errore, basterà regolare la boccola nel senso opportuno per correggerlo con estrema precisione.
NB: la boccola eccentrica è necessaria solo sui torni CNC privi di asse Y. Se la macchina dispone di tale asse, la boccola non viene montata e il posizionamento esatto è affidato direttamente alle funzioni del CNC.
Un sistema flessibile, pensato per ogni esigenza
Il sistema REV Broaching Tool è estremamente versatile: cambiando semplicemente l'inserto, è possibile eseguire un'ampia gamma di profili interni. Sfruttando inoltre la funzione di divisione disponibile sui torni CNC, si possono realizzare profili quadri, esagonali e dentature.
