Il sistema REV Broaching Tool non è pensato esclusivamente per centri di lavoro e torni CNC: grazie alla sua versatilità, può essere impiegato anche su macchine tradizionali come stozzatrici e limatrici, offrendo rispetto agli utensili convenzionali una superiore robustezza, rigidità e una maggiore flessibilità d'uso.
L'adattatore quadro: il sistema di fissaggio REV

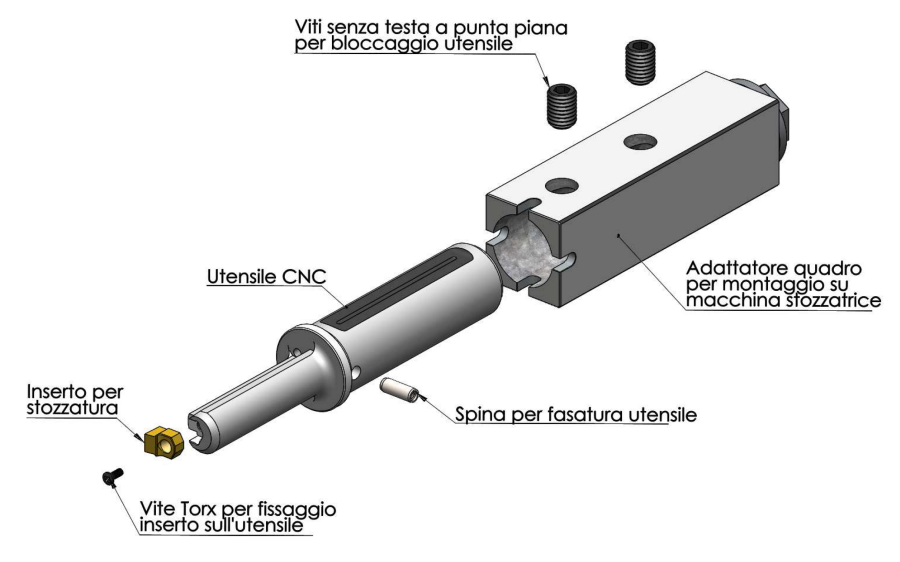

Per il montaggio dell'utensile su stozzatrici e limatrici, REV propone un adattatore quadro o prismatico, progettato per lavorare in quattro posizioni orientate a 90° l'una rispetto all'altra, ampliando significativamente le possibilità operative.
L'adattatore è realizzato in acciaio da cementazione, adatto per l'applicazione studiata per la sua eccezionale tenacità e rigidità. Dopo il processo di cementazione raggiunge una durezza di 58/60 HRC. Viene successivamente rettificato, garantendo lavorazioni con una finitura superficiale di alta qualità.
Caratteristiche tecniche
- Due viti senza testa a punta piana M12×8, avvitate negli appositi fori filettati, assicurano un fissaggio solido e affidabile dell'utensile all'interno dell'adattatore
- Una spina di fasatura garantisce il posizionamento preciso dell'utensile rispetto all'asse di lavoro
L'adattatore quadro è disponibile in due misure:
- Foro ∅ 25 mm
- Foro ∅ 32 mm
Soluzioni su misura per ogni macchina
L'adattatore quadro rappresenta la soluzione standard proposta da REV, ma non l'unica. I tecnici REV sono in grado di adattare l'utensile a qualsiasi modello di stozzatrice presente sul mercato, intervenendo sulla parte di fissaggio per garantire compatibilità e prestazioni ottimali in ogni configurazione.
