IL CONTROLLO DI SIMMETRIA DELLE SEDI PER CHIAVETTE
Al termine della lavorazione della prima chiavetta, è possibile verificarne la simmetria dimensionale con un metodo semplice ed efficace.
Si inserisce un blocchetto Johansson — scelto con tolleranza zero — all'interno della sede ricavata. Una volta posizionato a contatto, si misura con il calibro la distanza tra l'estremità del diametro e la parete del blocchetto: un valore uniforme su entrambi i lati conferma la corretta centratura della sede rispetto all'asse del pezzo.

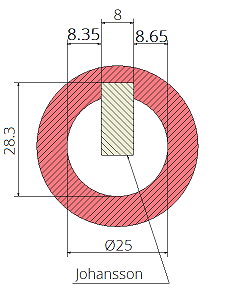

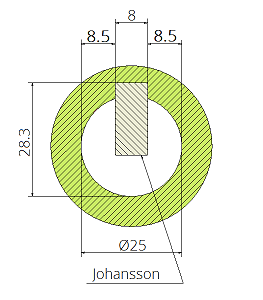

Nell'esempio riportato nella Fig. 1 il valore rilevato, 8.50 mm, risulta corretto, mentre in quello riportato nella Fig.2 il valore rilevato risulta da un lato 8.35 mm e dall'altro 8.65, per cui c'è un errore di simmetria di 0.15 mm da correggere.
LA CORREZIONE DEGLI ERRORI DI SIMMETRIA CON LA BOCCOLA REV
Se il controllo rileva uno scostamento di simmetria, procedere come segue:
1. Regolazione della boccola eccentrica
Allentare le viti senza testa a punta piana che fissano l'utensile nel porta-bareno e la vite senza testa posizionata radialmente nel collare della boccola eccentrica. Ruotare quindi la boccola nella direzione opposta all'errore rilevato: essa agisce sull'asse Y, traslando l'utensile in Y+ o Y− a seconda del verso di rotazione. Ogni tacca incisa sul collare corrisponde a uno spostamento di 0,03 mm.
2. Fissaggio e ripristino
Riavvitare nell'ordine corretto: prima la vite senza testa radiale sul collare della boccola eccentrica, poi tutte le viti del porta-bareno. Rispettare sempre i parametri di serraggio consigliati.
Esempio pratico: nell'applicazione illustrata a fianco, la correzione dell'errore di simmetria ha richiesto una rotazione di cinque tacche della boccola eccentrica.
