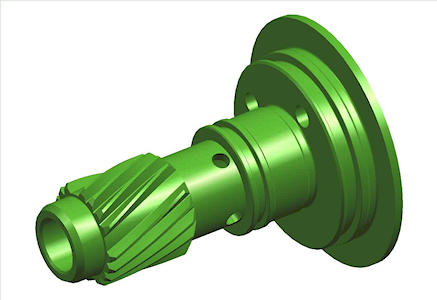

Nella figura viene mostrato un esempio di dentatura spiroidale. Questa operazione è realizzata con l'utensile per brocciatura REV BROACHING TOOL. Si tratta di un pezzo speciale per il quale si provvede a profilare un inserto speciale ad hoc. La soluzione consigliabile è di eseguire, poi, uno smusso di 0.2x45° nel punto di intersezione fra il diametro del foro e la sede del dente così da rendere il pezzo completamente privo di bave. La lavorazione di brocciatura con il REV BROACHING TOOL risulta essere perfettamente in centro al pezzo ed, essendo eseguita direttamente sul tornio, consente di ridurre moltissimo i tempi di produzione. Per questo tipo di lavorazione, la programmazione realizzata direttamente sul CNC risulterebbe estremamente complessa, ma utilizzando il programma offerto dalla nostra Azienda si rivela estremamente semplice.
ESEMPIO DI PROGRAMMAZIONE:
Evidenziato in colore rosso solo i valori da modificare
O1000(RICHIAMO MACRO O1000)
#1=1 (0=LAVORAZIONE INT 1=LAVORAZIONE EST)
#2=0707 (NUMERO UTENSILE-ATTENZIONE:NON INSERIRE T PRIMA DEL 0707)
#3=15.0 (DISTANZA INIZIO LAVORO ASSE Z DAL PEZZO )
#4=0.2 (DISTANZA INIZIO LAVORO ASSE X DAL DIAMETRO DEL PEZZO INT. O EST.)
#5=32 (DIAMETRO DEL FORO O ALBERO)
#6=0,5 (LARGHEZZA INSERTO)
#7=2,0 (PROFONDITA' LAVORAZIONE SUL RAGGIO ASSE X)
#8=35 (LUNGHEZZA LAVORAZIONE ASSE Z)
#9=6000 (VELOCITA' DI TAGLIO IN MILLIMETRI AL MINUTO)
#10=0,05 (INCREMENTO DI PASSATA )
#11=0 (ERRORE CONICITA' AMMESSO MAX 0.25 SU RAGGIO)
#12=90 (ANGOLO DI USCITA 90°/45°)
#13=2 (NUMERO FINITURE A ZERO)
#14=18 (NUMERO LAVORAZIONI)
#15=0 (ANGOLO C PRIMA LAVORAZIONE)
#16=20 (ANGOLO FRA LE LAVORAZIONI)
#17=0 (CODICE G RITORNO 0= RAPIDO 1=LAVORO)
#18=6000 (AVANZAMENTO RITORNO ASSE Z ATTIVO SOLO SE #17 =1 )
#19=10 (ANGOLO DI LAVORO DELLA DENTATURA SPIRAL 0=CILINDRICO/CON VALORE=CONICO)
#20=30 (DIAMETRO PRIMITIVO DELLA DENTATURA SPIRAL)
#21=15 (ANGOLO ELICA +- INTERPOLATO CON ASSE C)
#22=35 (CODICE M ATTIVAZIONE ASSE C)
#23=34 (CODICE M DISATTIVAZIONE ASSE C)
#24=90 (CODICE M SBLOCCO FRENO C)
#25=89 (CODICE M BLOCCO FRENO C)
#26=8 (REFRIGERANTE 8= ACCESO 0= SPENTO)
#27=1 (FRENO 0=NO 1=SI)
M98P8000 (RICHIAMO MACRO)
(M99=RITORNO PROGRAMMA PRINCIPALE)
OPPURE (M30=FINE PROGRAMMA)
