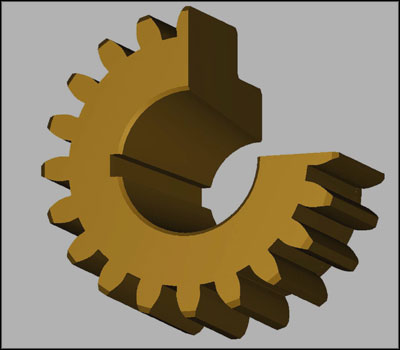

L'immagine illustra una brocciatura eseguita con il sistema REV BROACHING TOOL all'interno di un ingranaggio con foro conico: la chiavetta segue il profilo conico del foro e risulta quindi inclinata rispetto all'asse orizzontale del pezzo.
Si tratta di una lavorazione notoriamente complessa con le brocciatrici e stozzatrici tradizionali — con l'utensile REV diventa invece un'operazione semplice e rapida, eseguibile direttamente su torni o centri di lavoro CNC.
Anche in questo caso, l'applicazione di uno smusso di 0,2×45° sugli angoli della chiavetta all'interno del foro conico è sufficiente a eliminare completamente le bave, garantendo un pezzo finito pronto all'uso.
Programmi CNC personalizzati
La nostra azienda fornisce programmi specifici compatibili con tutti i principali controlli numerici attualmente in commercio, per integrare il sistema REV nel proprio ciclo di lavoro.
ESEMPIO DI PROGRAMMAZIONE:
Evidenziato in colore rosso solo i valori da modificare
#1=0 (0=LAVORAZIONE INT 1=LAVORAZIONE EST)
#2=0707 (NUMERO UTENSILE- ATTENZIONE: NON INSERIRE T PRIMA DI 0707)
#3=15.0 (DISTANZA INIZIO LAVORO ASSE Z)
#4=0.2 (DISTANZA INIZIO LAVORO ASSE X)
#5=25 (DIAMETRO DEL FORO O ALBERO)
#6=8 (LARGHEZZA INSERTO)
#7=3.3 (PROFONDITA' LAVORAZIONE SUL RAGGIO ASSE X)
#8=30 (LUNGHEZZA LAVORAZIONE ASSE Z)
#9=6000 (VELOCITA' DI TAGLIO IN MILLIMETRI AL MINUTO)
#10=0,05 (INCREMENTO DI PASSATA)
#11=0 (ERRORE CONICITA' AMMESSO MAX 0.25 SU RAGGIO)
#12=90 (ANGOLO DI USCITA 90°/45°)
#13=2 (NUMERO FINITURE A ZERO)
#14=1 (NUMERO LAVORAZIONI)
#15=0 (ANGOLO C PRIMA LAVORAZIONE)
#16=0 (ANGOLO FRA LE LAVORAZIONI)
#17=1 (CODICE G RITORNO 0= RAPIDO- 1=LAVORO)
#18=6000 (AVANZAMENTO RITORNO ASSE Z ATTIVO SOLO SE #17=1)
#19=5 (ANGOLO DI LAVORO 0=CILINDRICO/CON VALORE=CONICO)
#20=5 (ANGOLO ELICA +- INTERPOLATO CON ASSE C)
#21=0 (DIAMETRO PRIMITIVO DELLA DENTATURA SPIRAL)
#22=35 (CODICE M ATTIVAZIONE ASSE C)
#23=34 (CODICE M DISATTIVAZIONE ASSE C)
#24=90 (CODICE M SBLOCCO FRENO C)
#25=89 (CODICE M BLOCCO FRENO C)
#26=8 (REFRIGERANTE 8=ON 0=OFF)
#27=1 (FRENO 0=NO 1=SI)
M98P8000 (RICHIAMO MACRO)
(M99=RITORNO PROGRAMMA PRINCIPALE)
OPPURE (M30=FINE PROGRAMMA)
